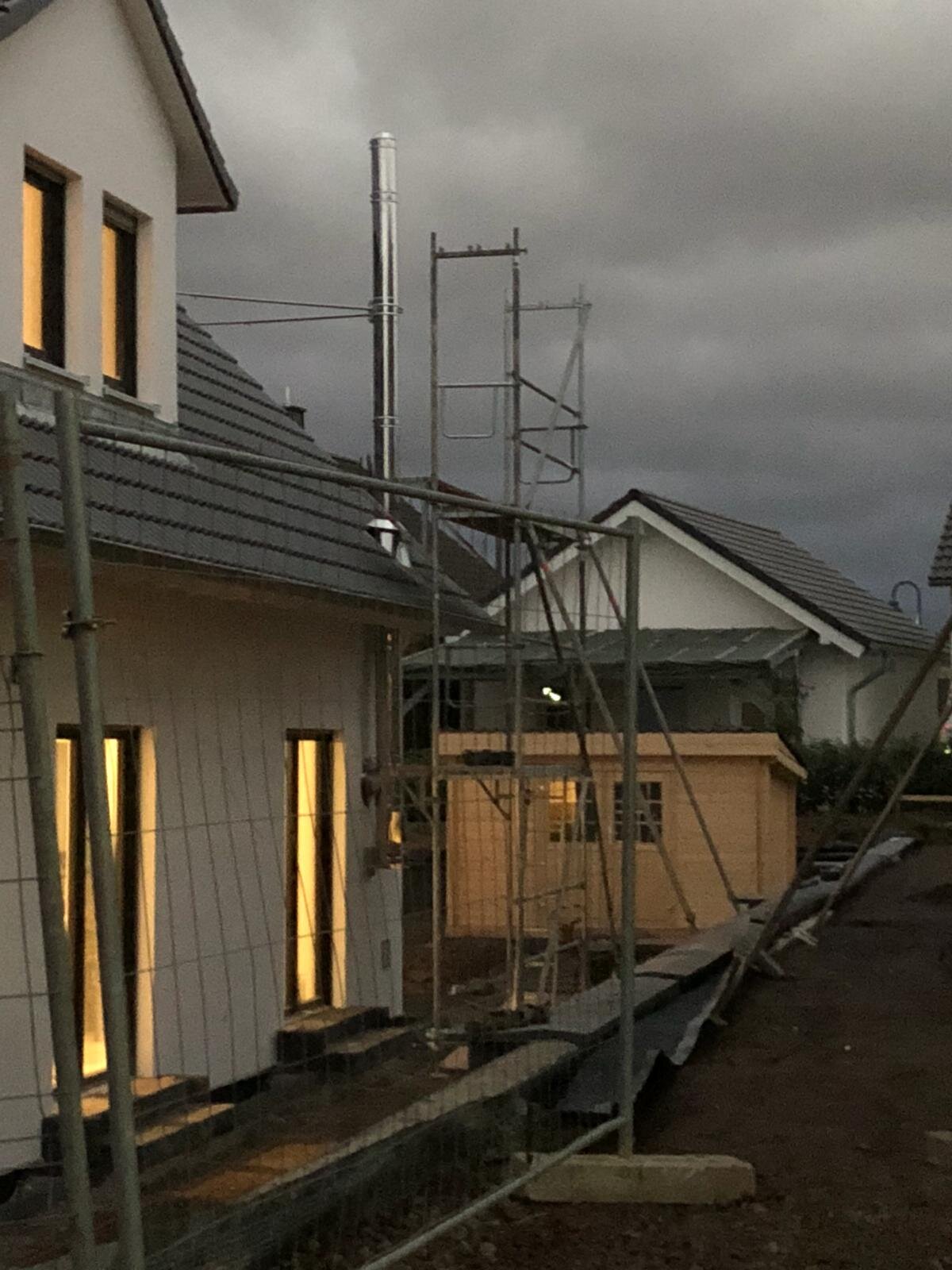

Hier sehen Sie eine Schornsteinmontage bei einem Energiesparhaus.

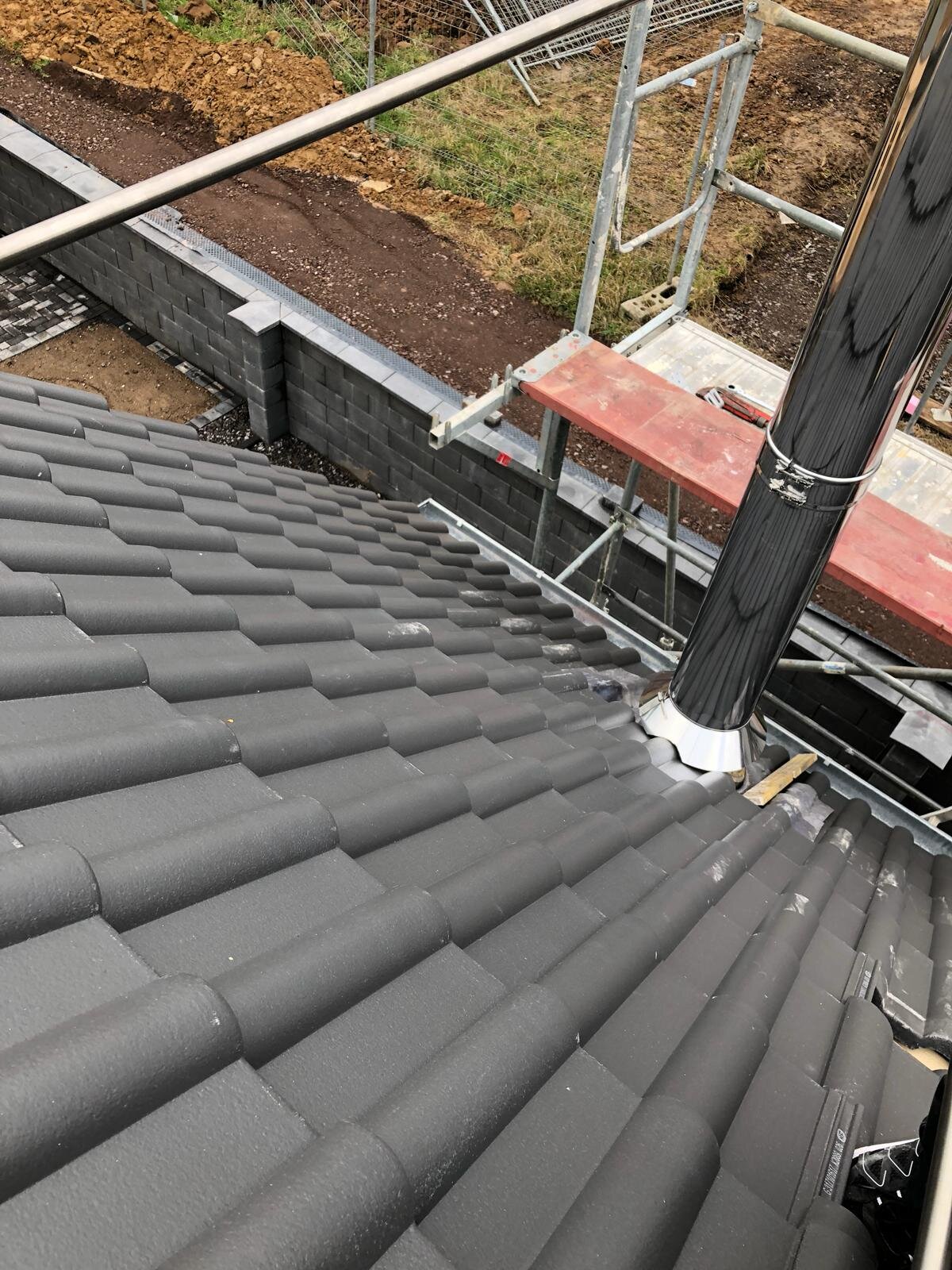

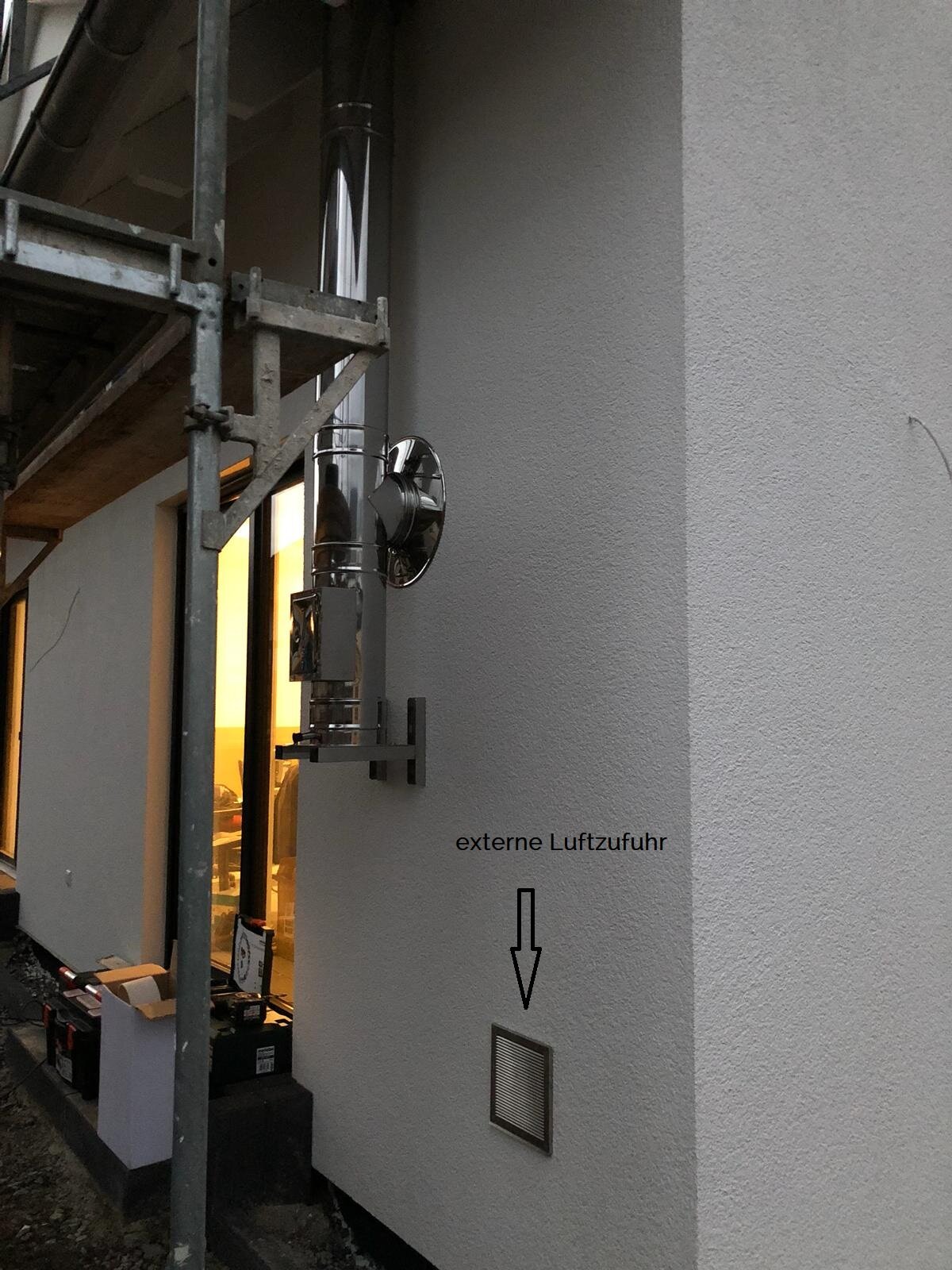

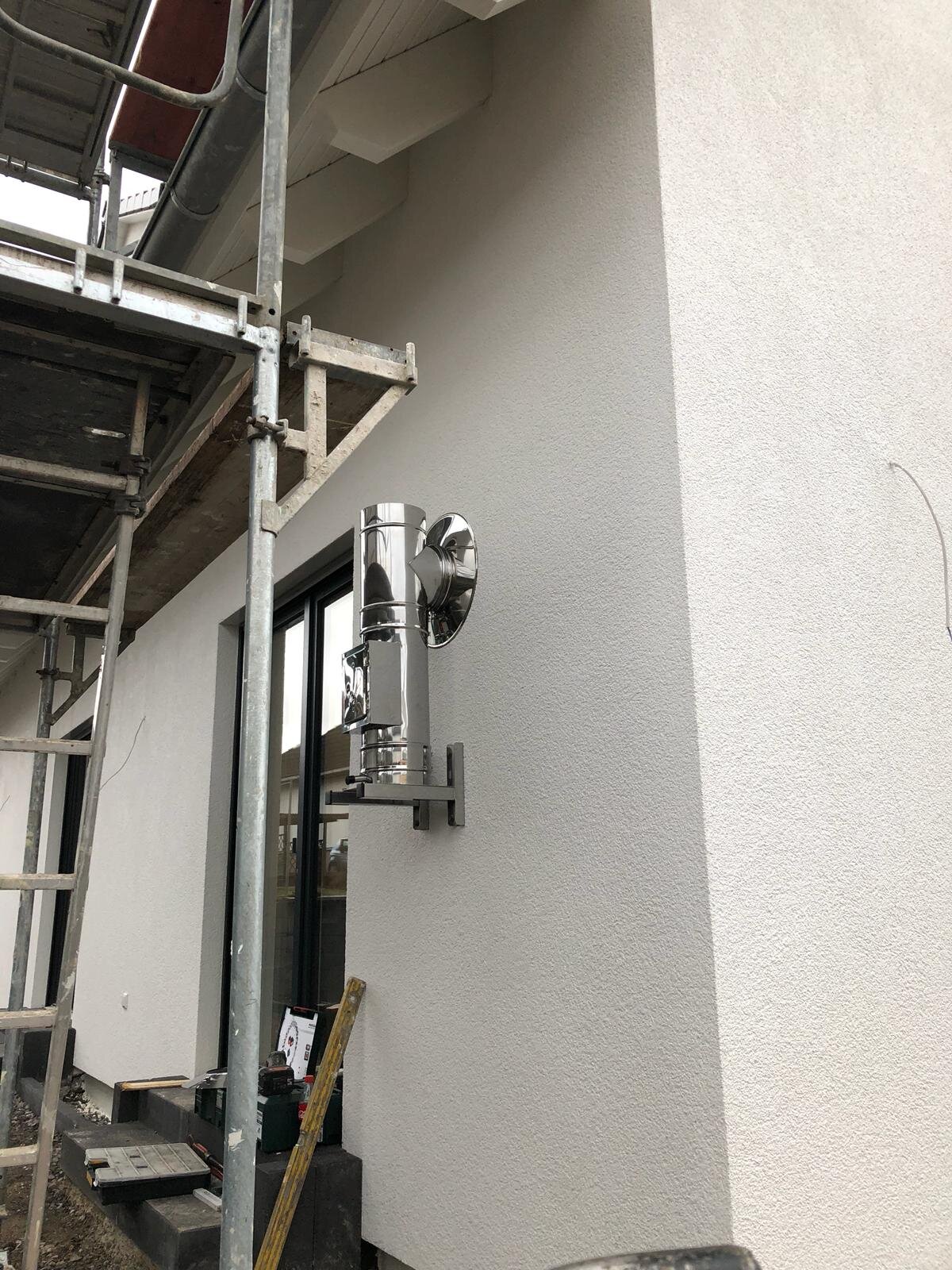

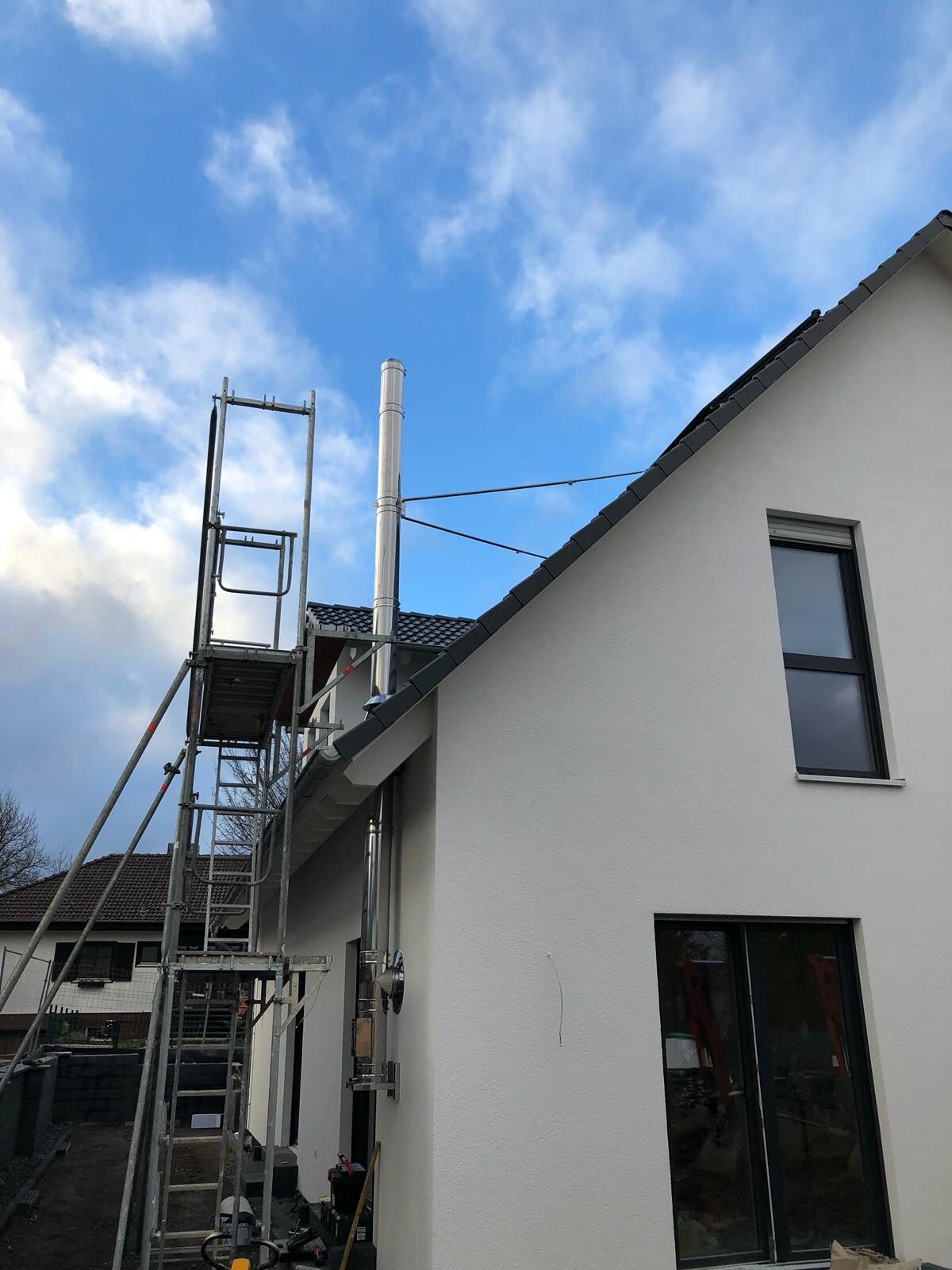

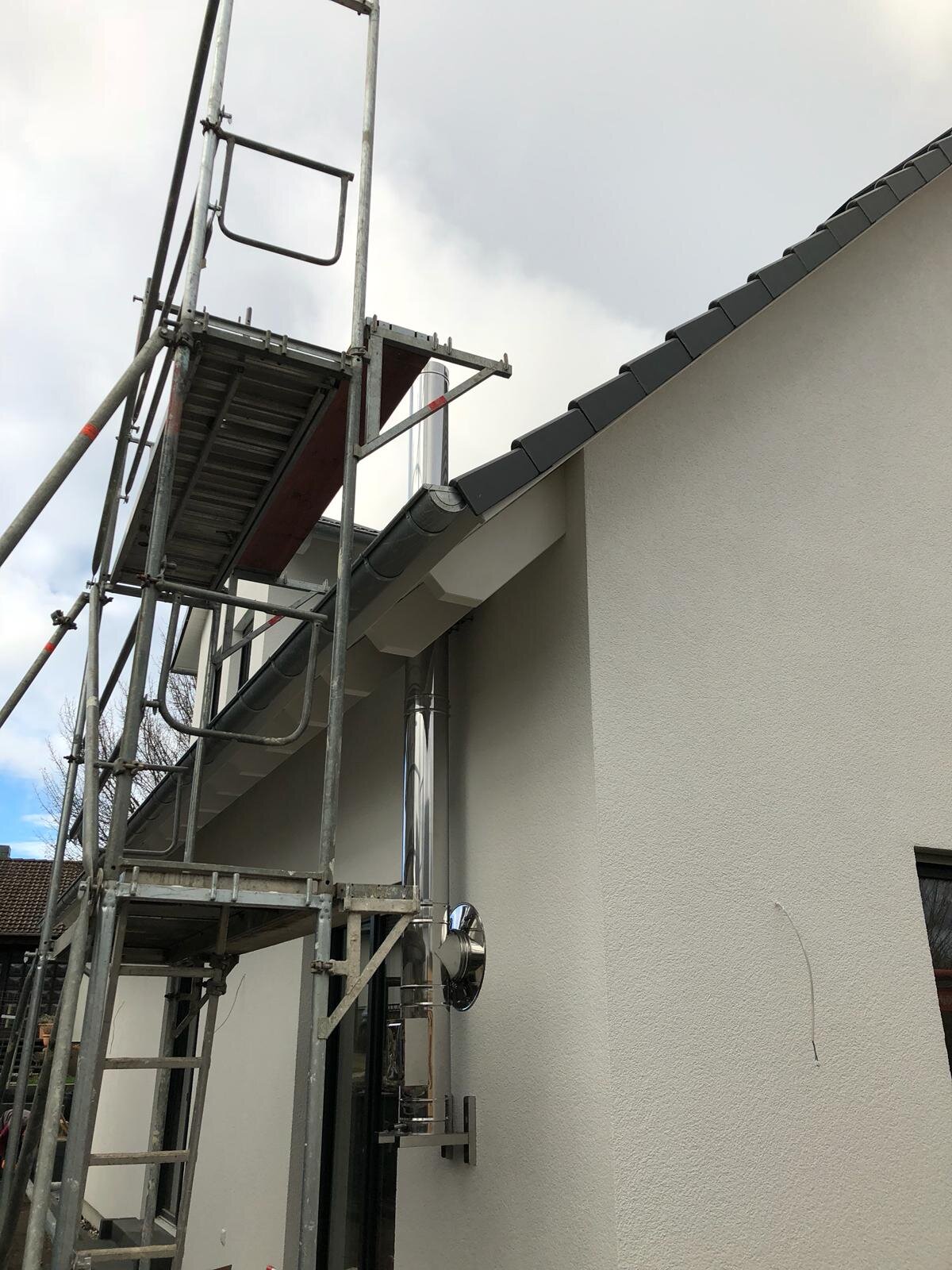

Der Edelstahlschornstein DW 150 mm wurde diesmal durch das Dach geführt. Mit Hilfe der Abspannstangen hatten wir so nach dem Dachaustritt eine höhere Baumöglichkeit und konnten damit den erforderlichen Mindestabstand zum Gaubenfenster ermöglichen. Zudem wichtig bei einem Energiesparhaus ist die externe Verbrennungsluftzufuhr / Frischluftansaugung für den Kaminofen. Dieses wurde mit einem Verbrennungsluftsystem mit Doppelklappe und Edelstahlaußengitter realisiert. Ist die Doppelklappe geschlossen, gelangt auch keine Außenluft in den Wohnraum. Da wir hier eine Vollwärmedämmung haben wurde beim Wanddurchlass zusätzlich zur normalen Wanddurchführung eine Brandschutzhülse benutzt. So wurden die Brandschutzbestimmungen erfüllt und damit auch die eigene Sicherheit gewährleistet.

Folgende Bauteile wurden benötigt:

  • Edelstahlschornstein Bausatz DW 150 6,7 Meter Premium 0,6 mm
  • Dachdurchführung DW 150 mit Bleirand 35° - 50°
  • Regenkragen DW 150
  • Verbrennungsluftsystem mit Doppelklappe
  • Brandschutzhülse DW 150
  • 3-Punkt Abspannschelle
  • Abspannstangen teleskopierbar

Bitte beachten Sie:

Die Planung des Schornsteinbau ist IMMER individuell den Auflagen des zuständigen Bezirksschornsteinfegers anzupassen, der Ihnen darüber Auskunft gibt, wie Sie Ihren Schornstein nach den neuesten Richtlinien bauen müssen.

Ihr Team vom Schornstein-Zentrallager

Bei dieser Schornstein-Montage gab es einige wichtige Kriterien zu beachten:

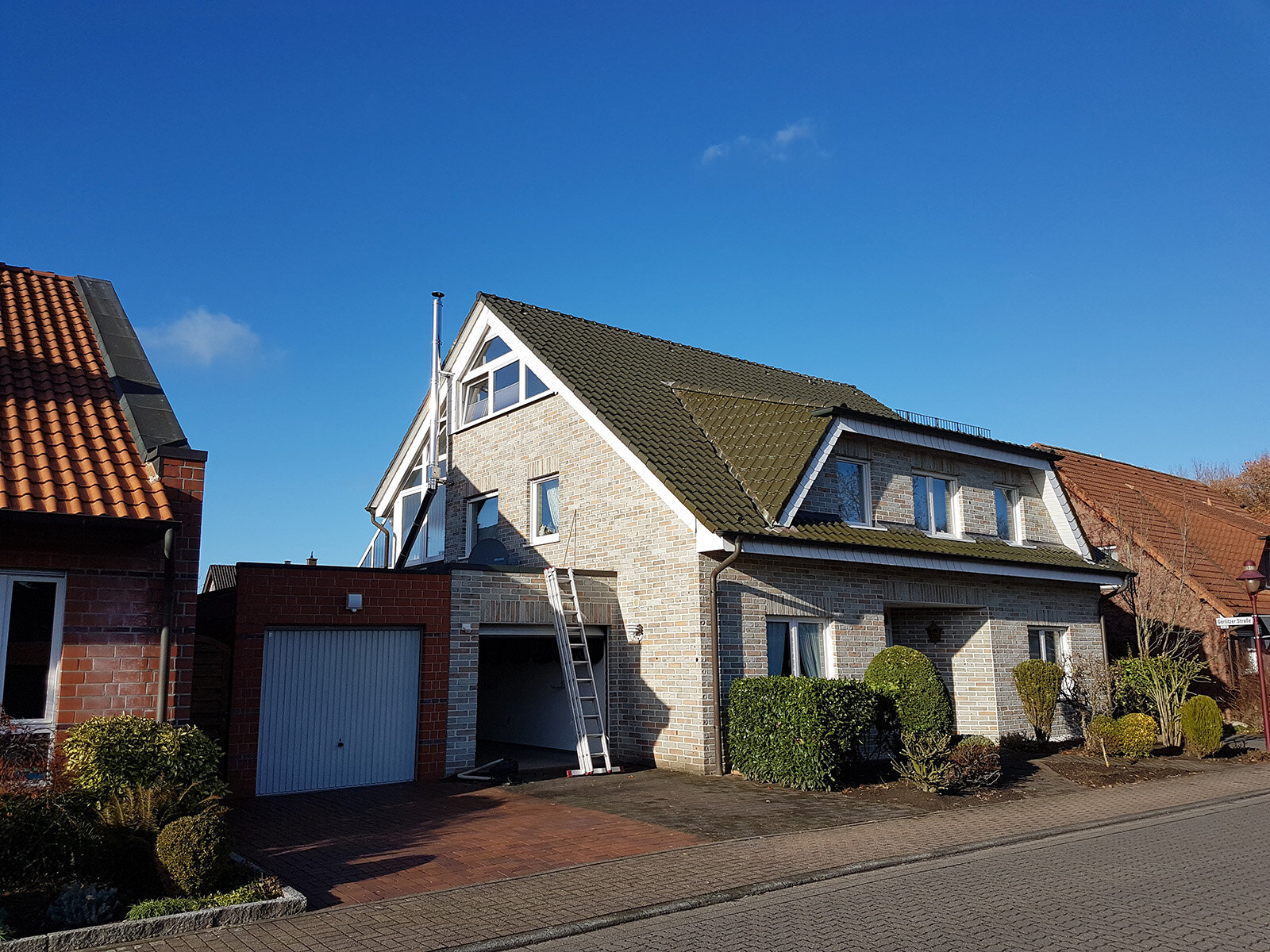

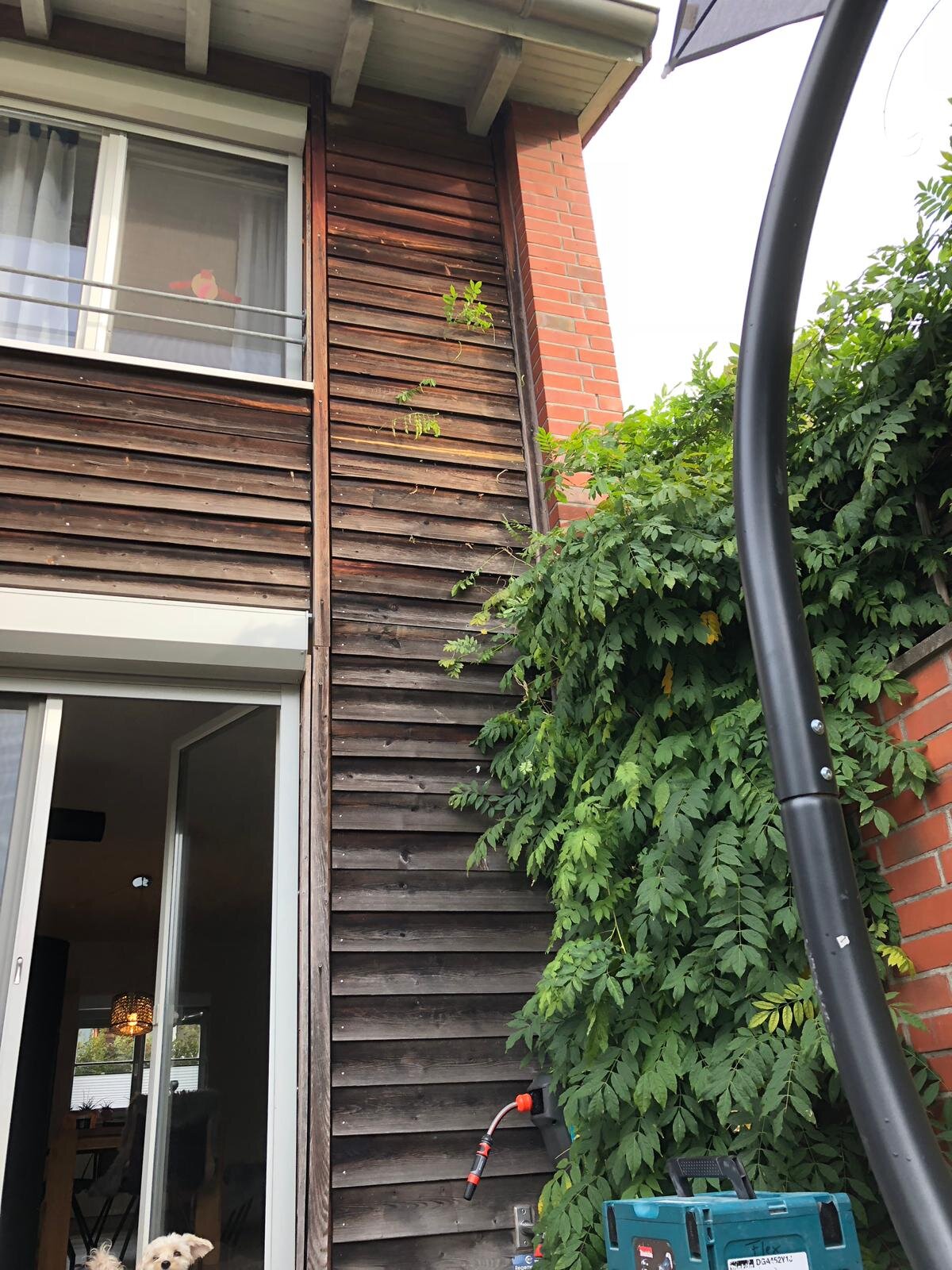

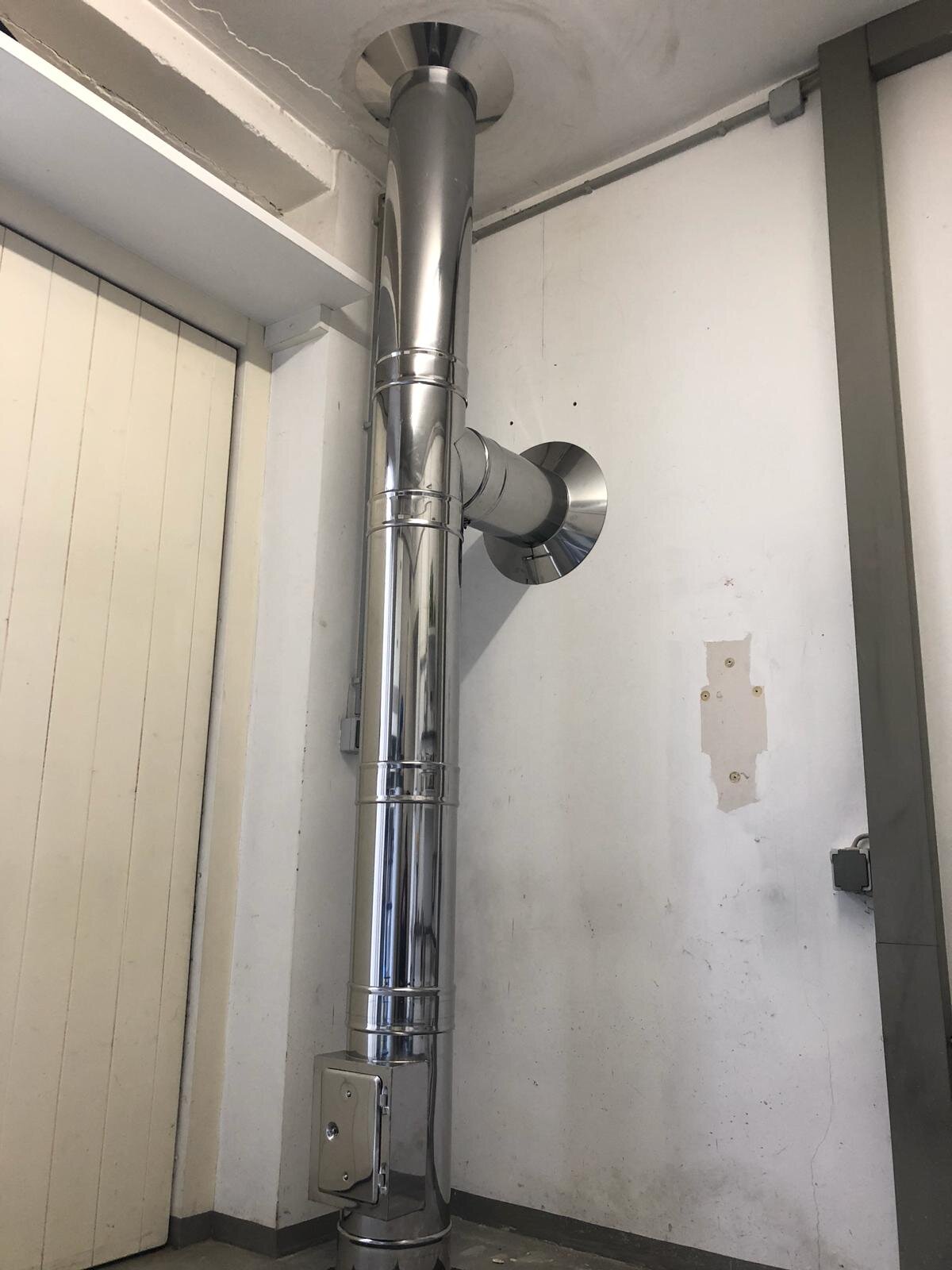

Als Standort des Edelstahlschornsteins wurde die Garage gewählt und zwar als Bodenmontage.

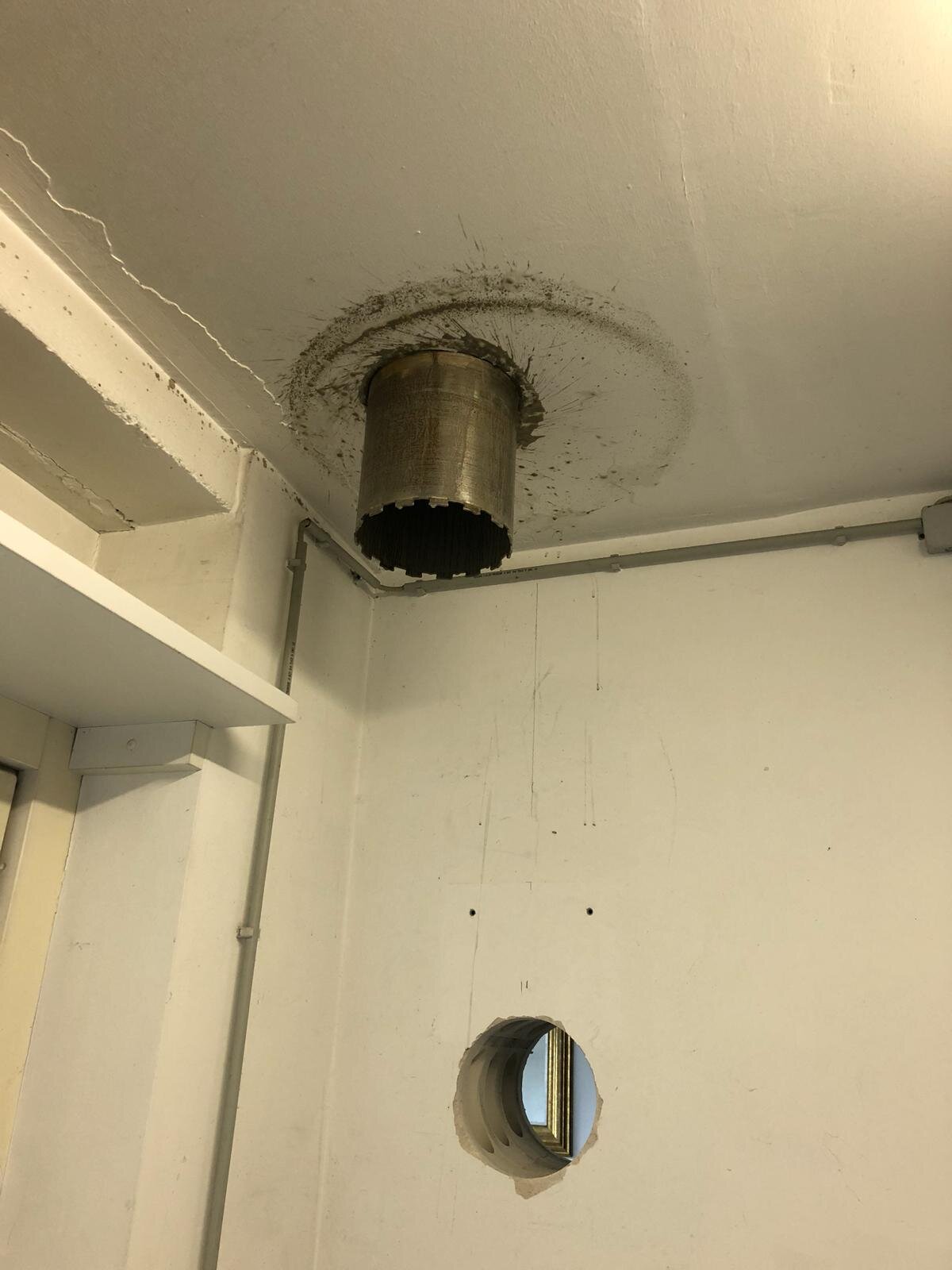

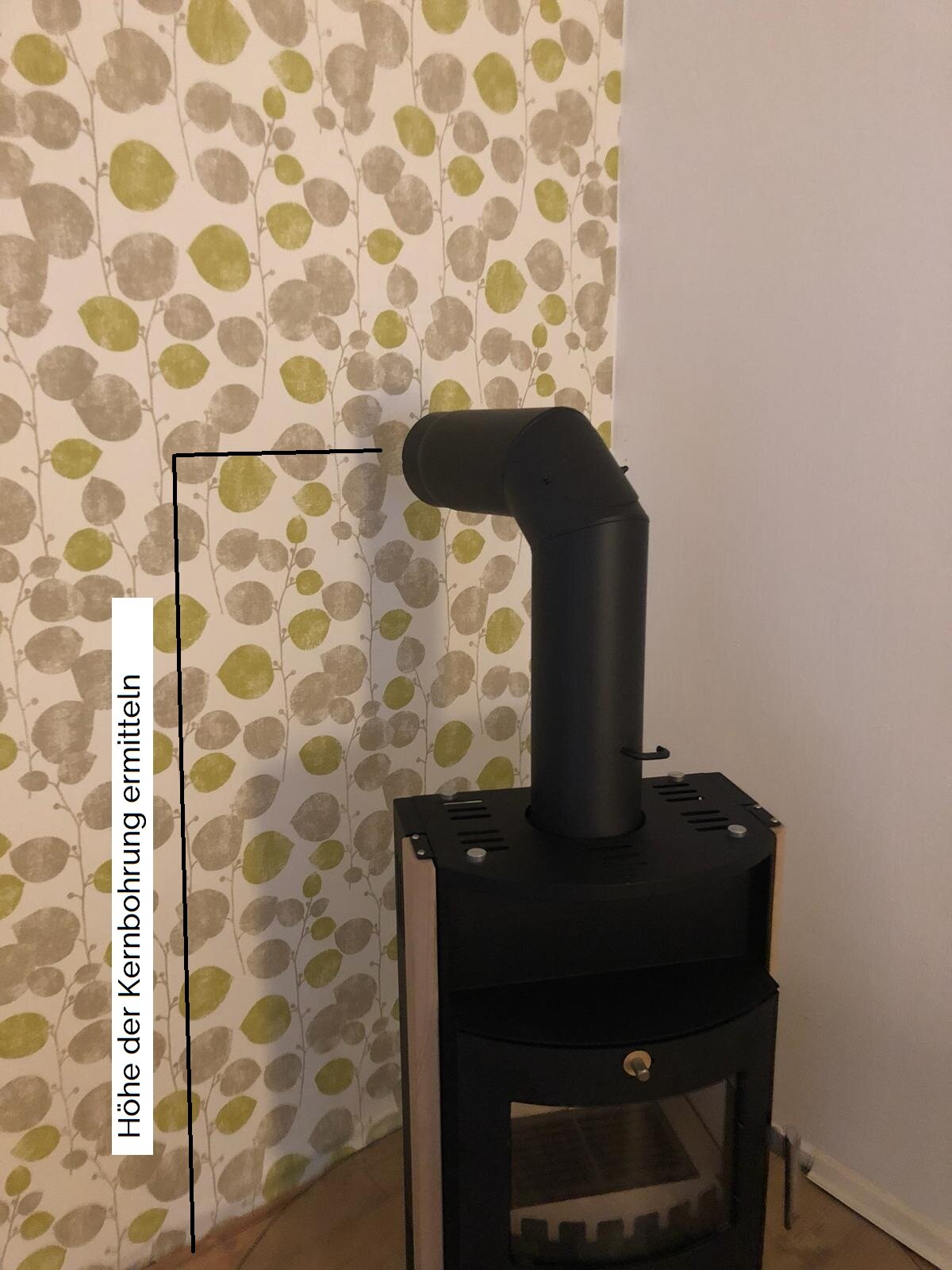

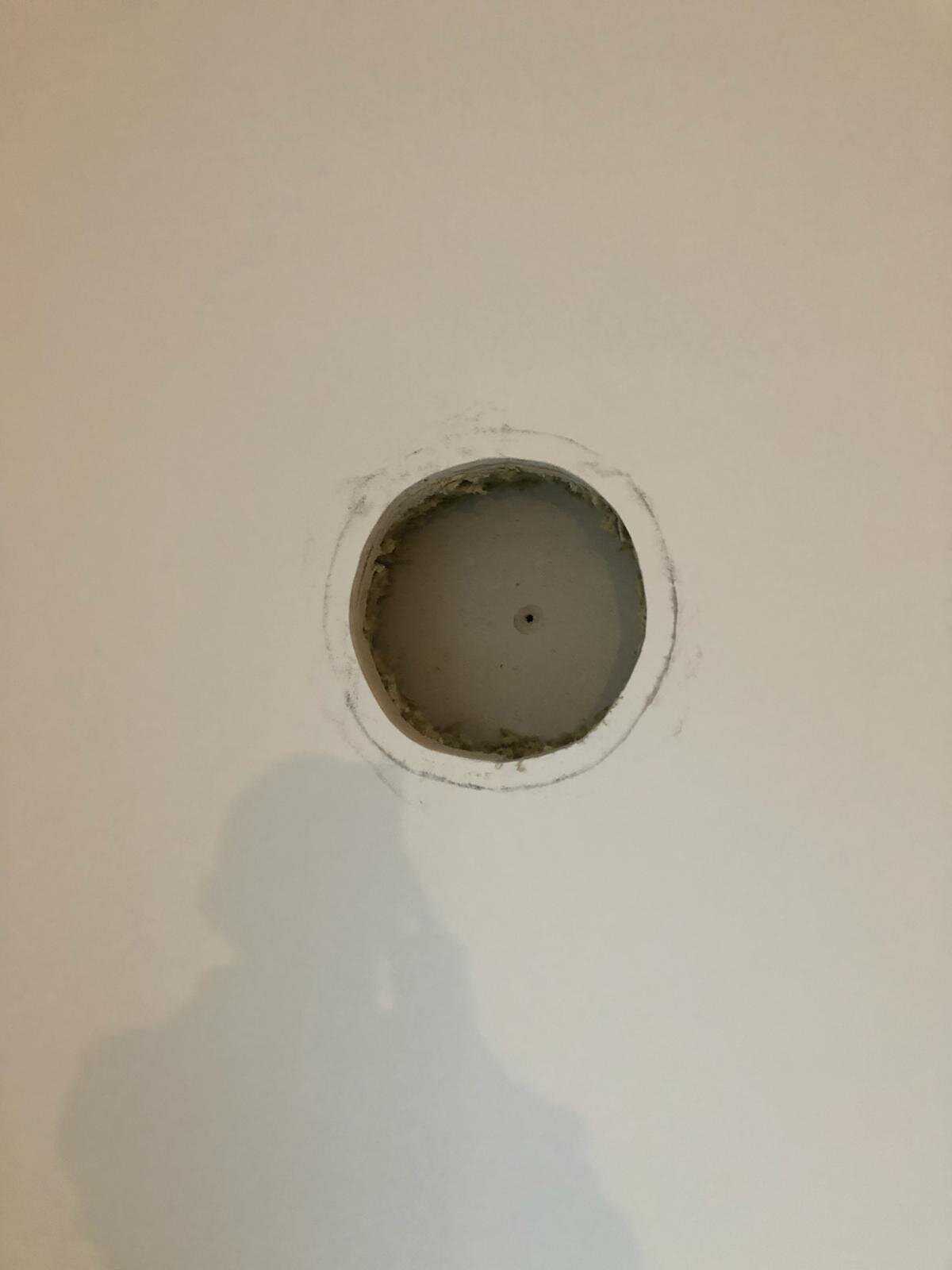

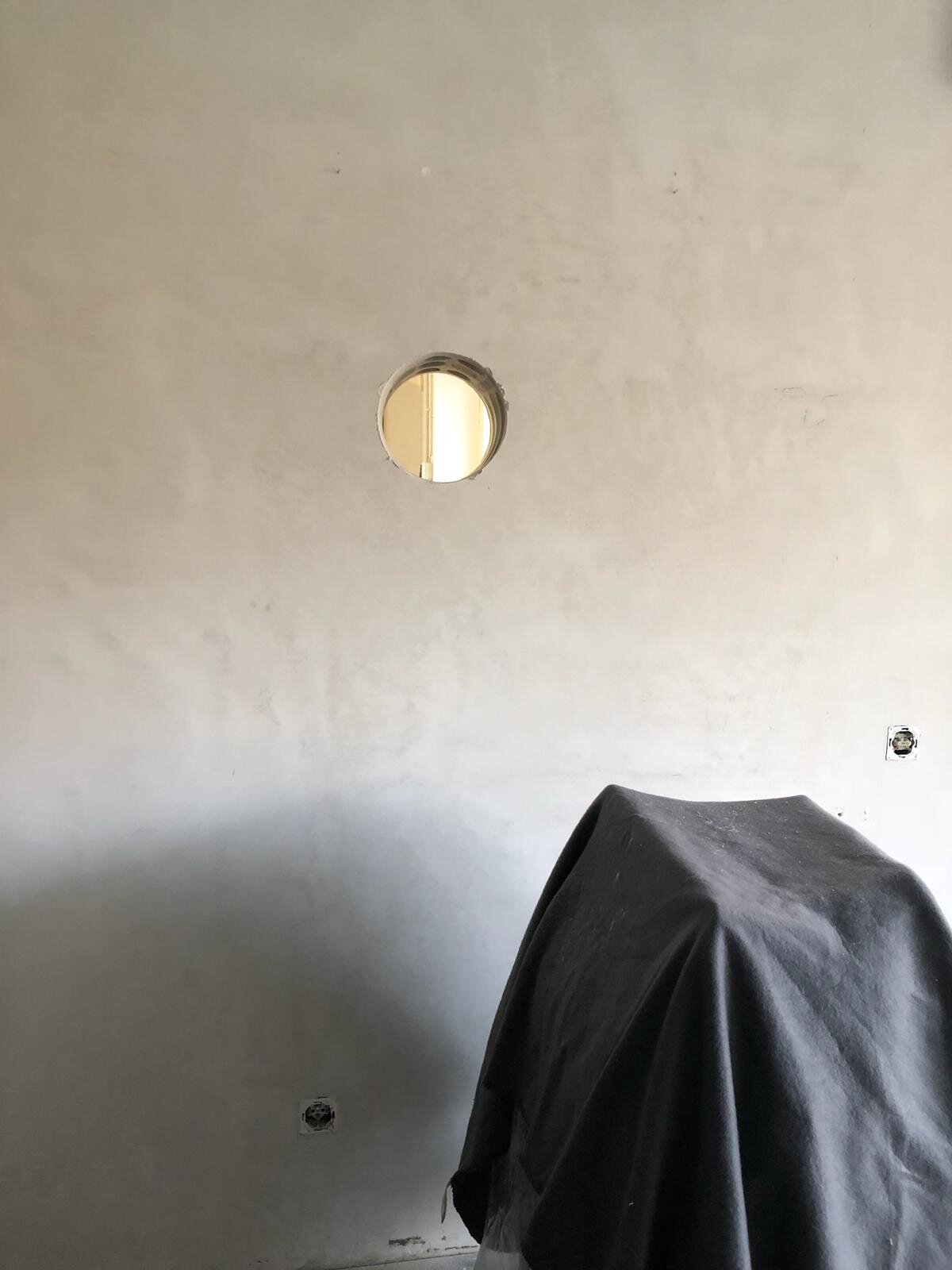

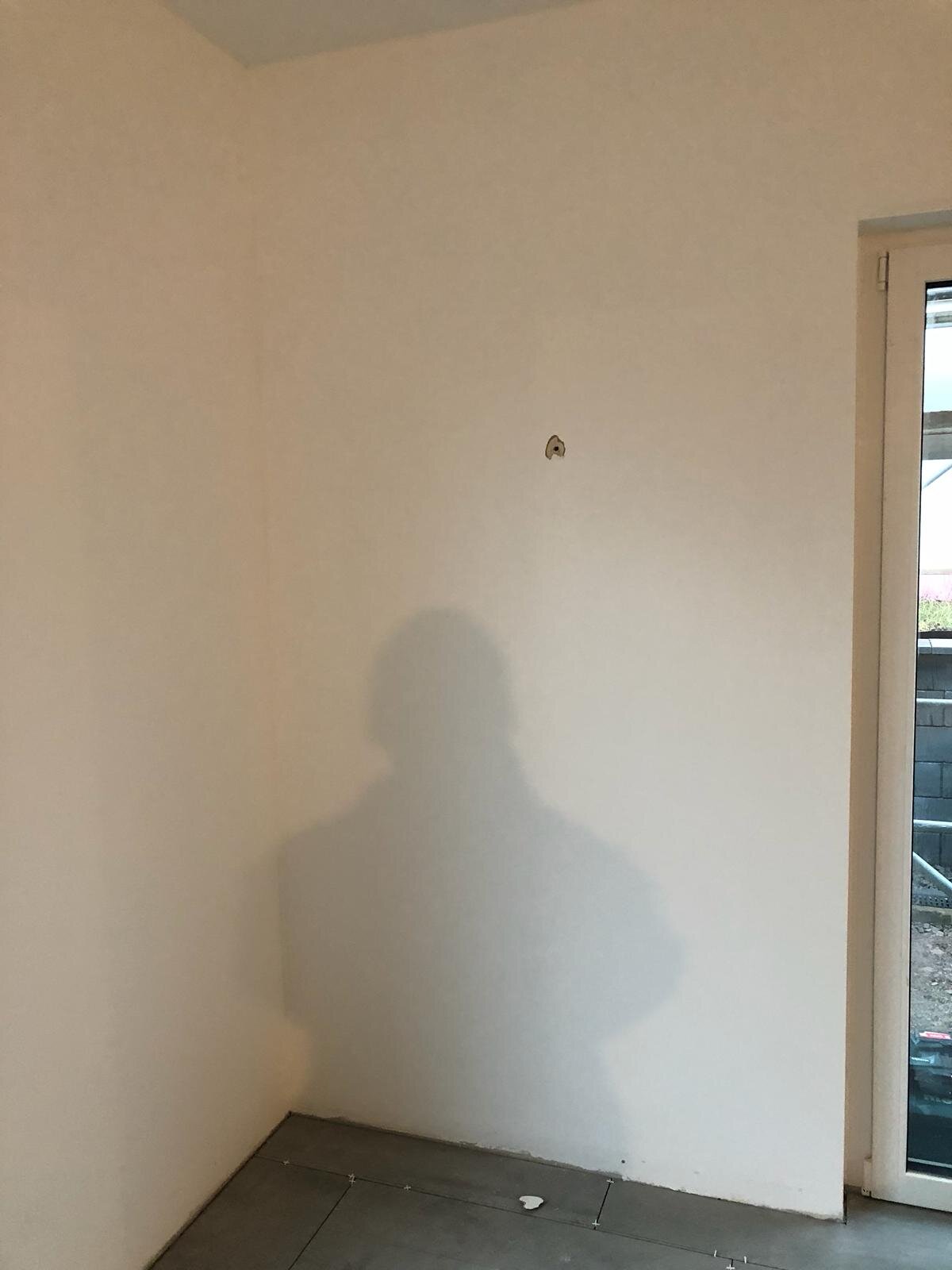

Zu beachten war, dass sowohl die Kernbohrung durch die Wand als auch die Kernbohrung durch das Garagendach exakt übereinstimmen.

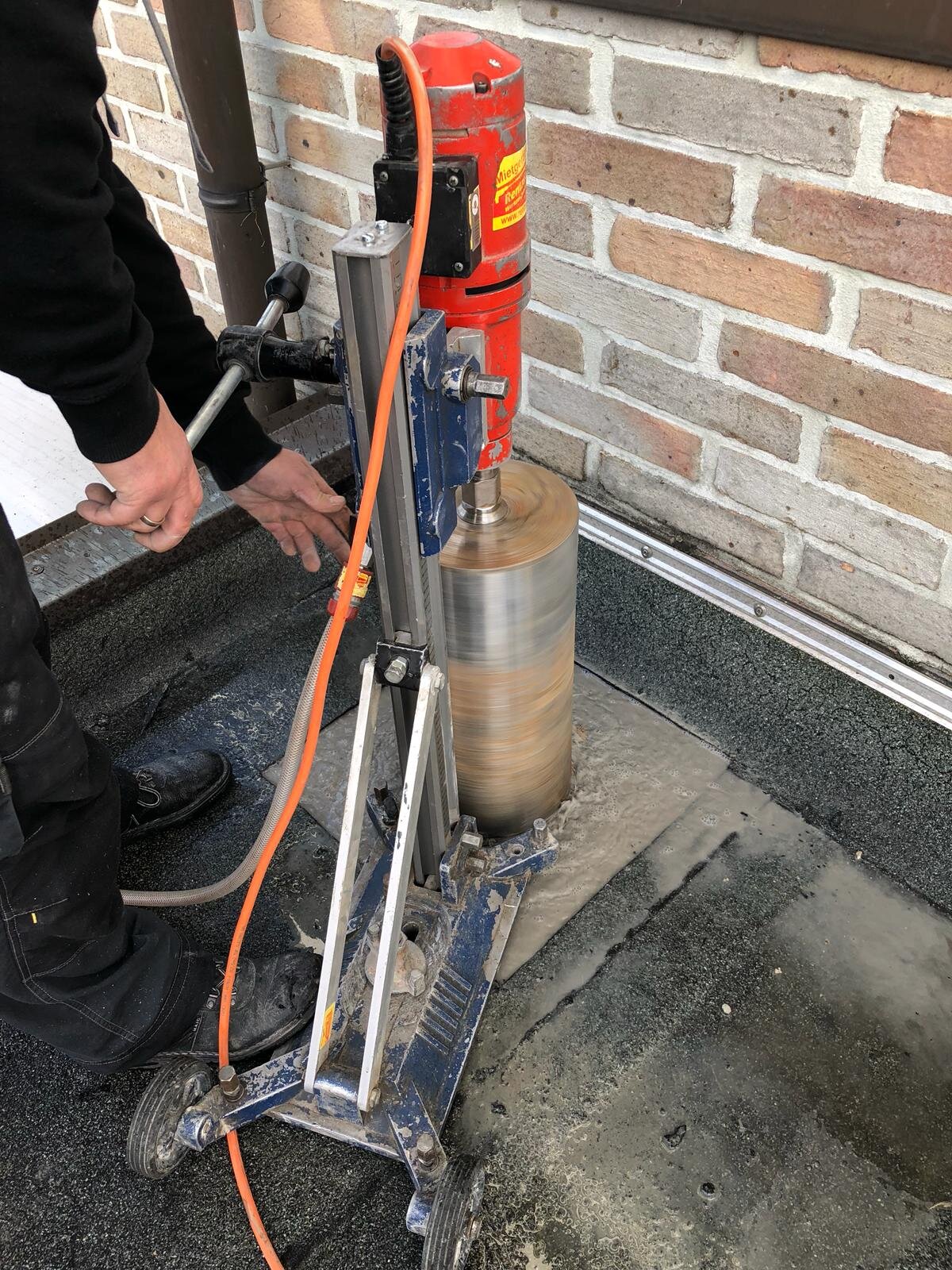

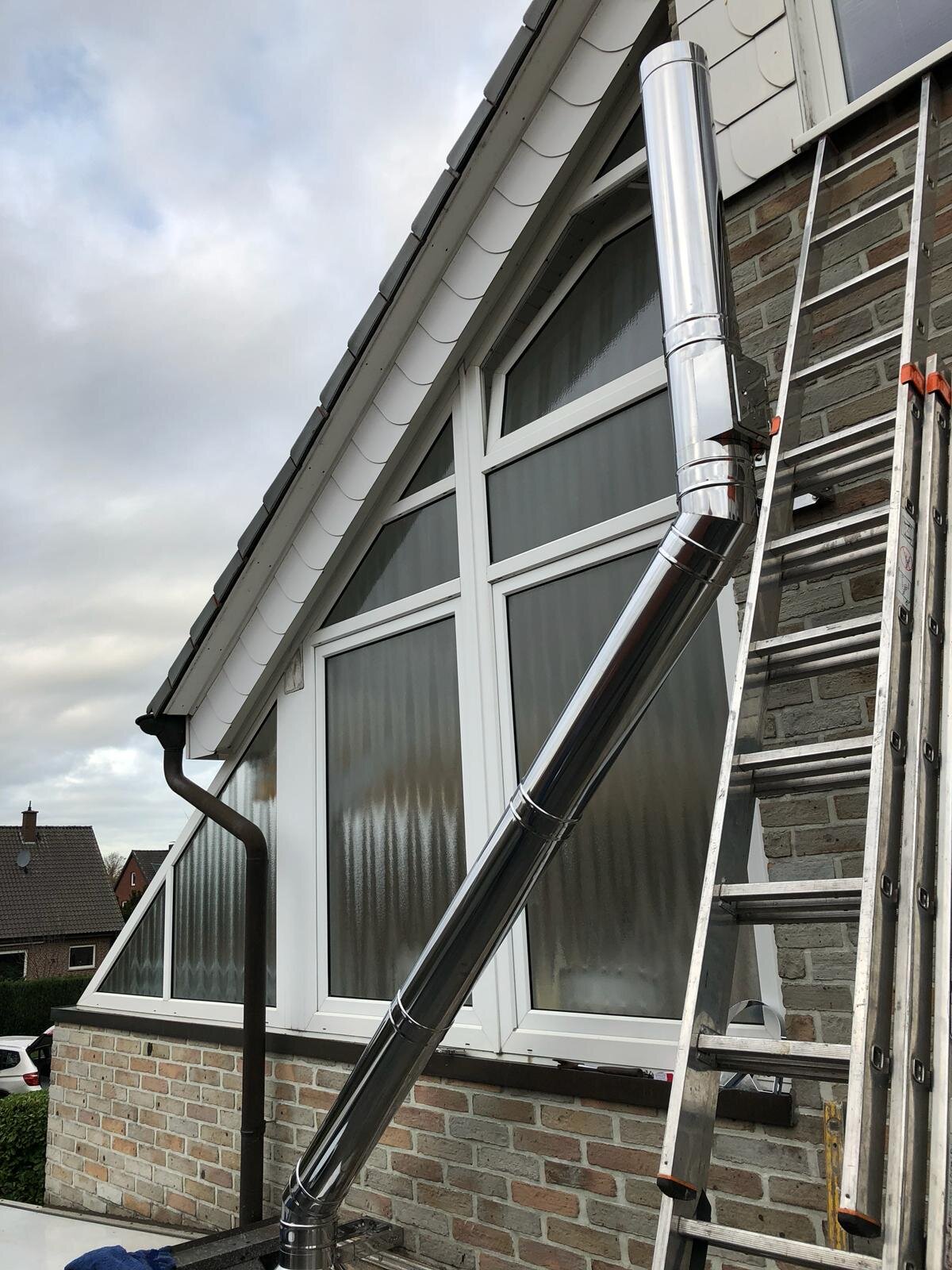

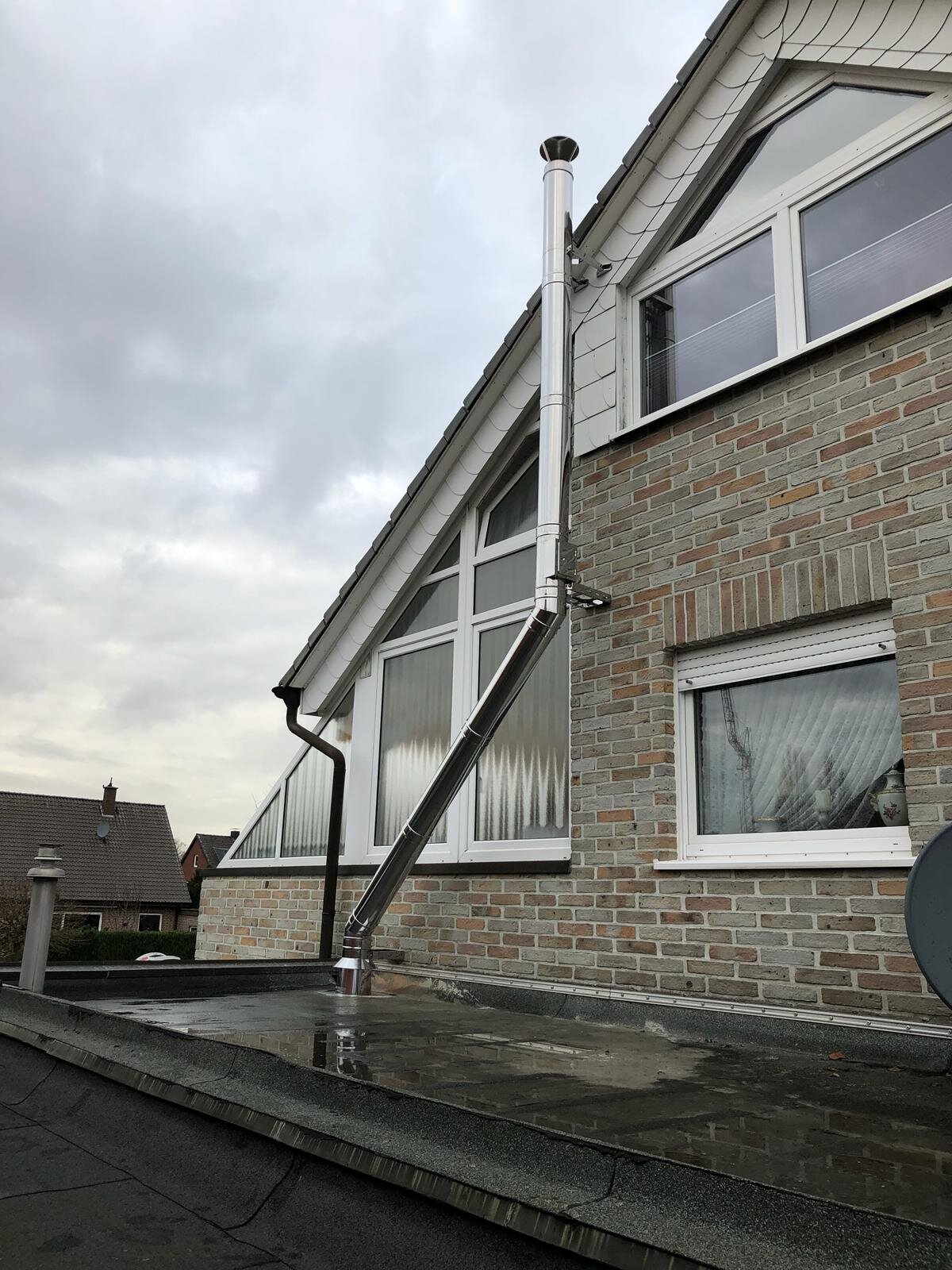

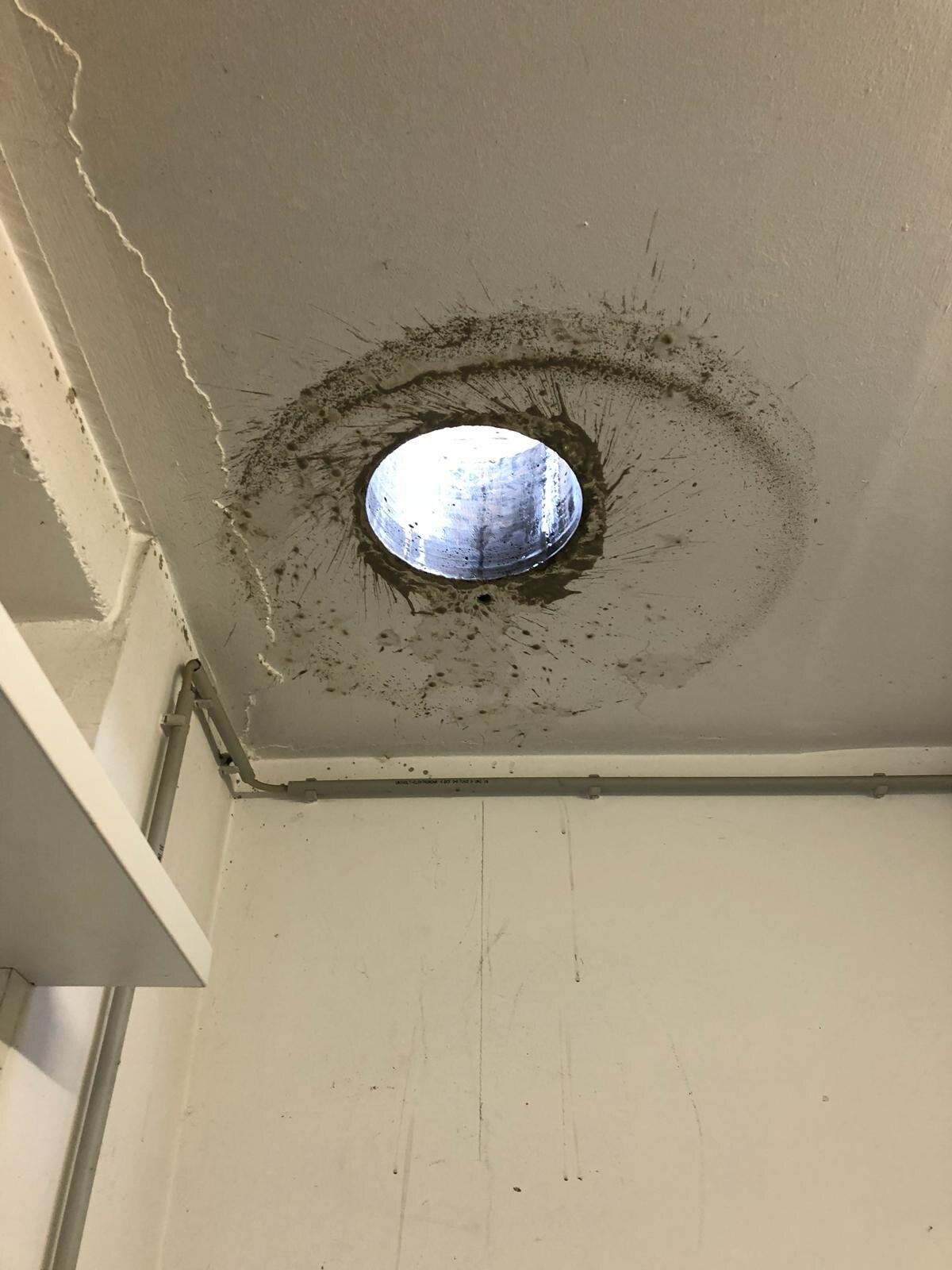

Für das Garagendach musste eine Beton-Kernbohrung vorgenommen werden. Weiterhin erfolgte eine besondere Winkel-Montage zur Hausfassade hin.

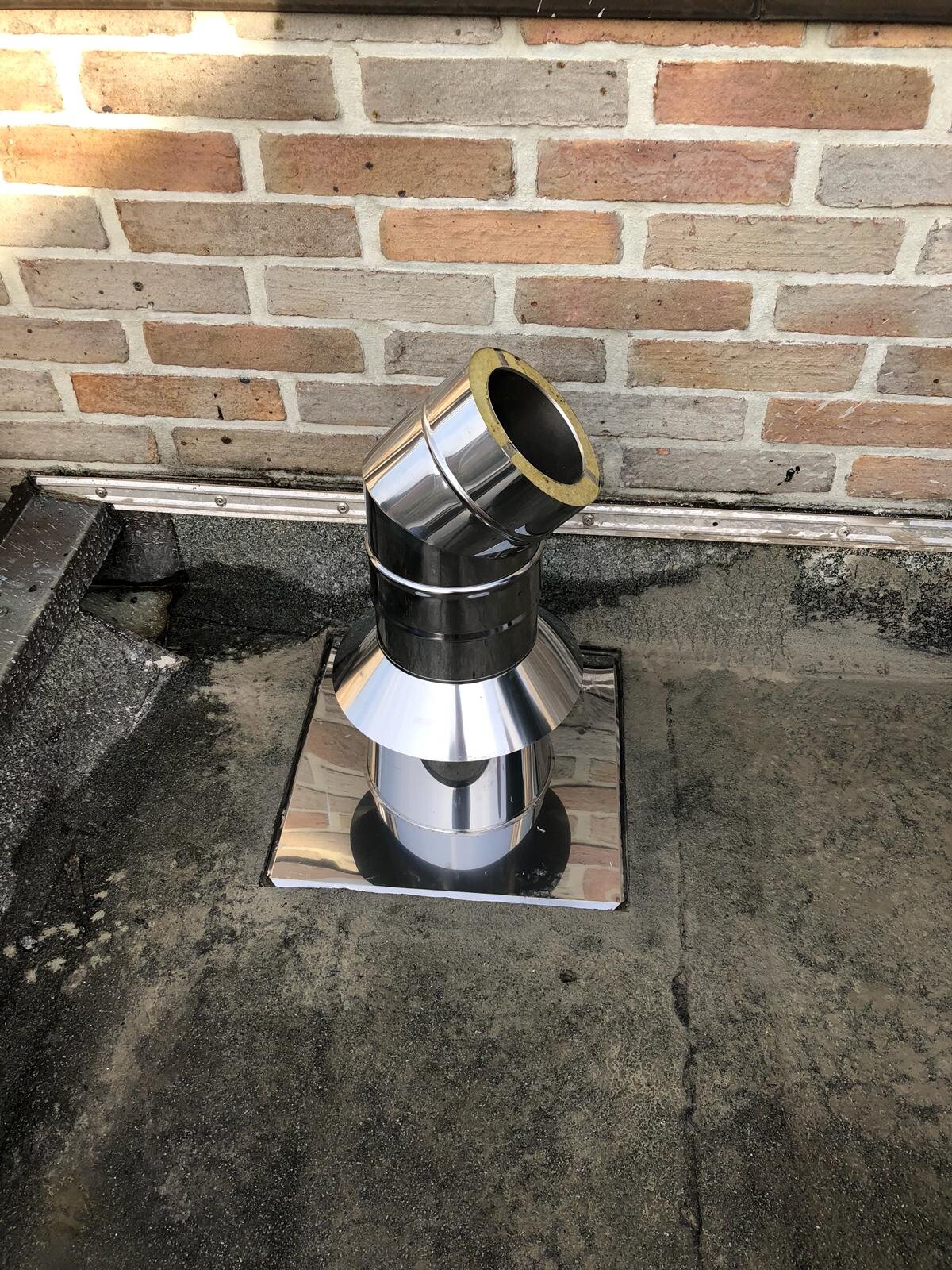

Den Durchlass im Garagendach haben wir mit einer Flachdachdurchführung realisiert, wobei der Wetter/Regenkragen verhindert, dass Regenwasser am Schornsteinrohr entlang laufen kann. Das Abdichten der Dachdurchführung wurde von einem Dachdecker übernommen.

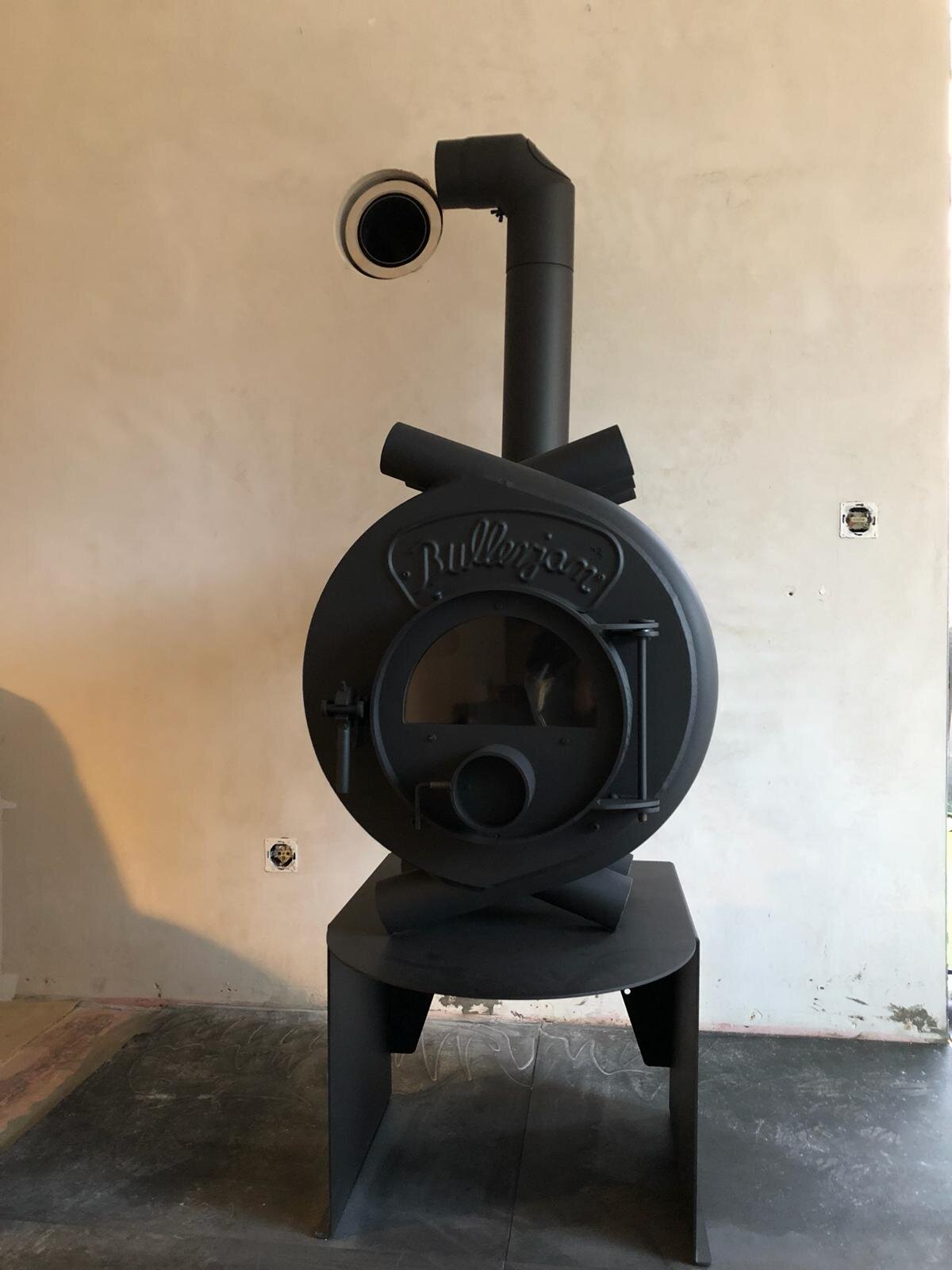

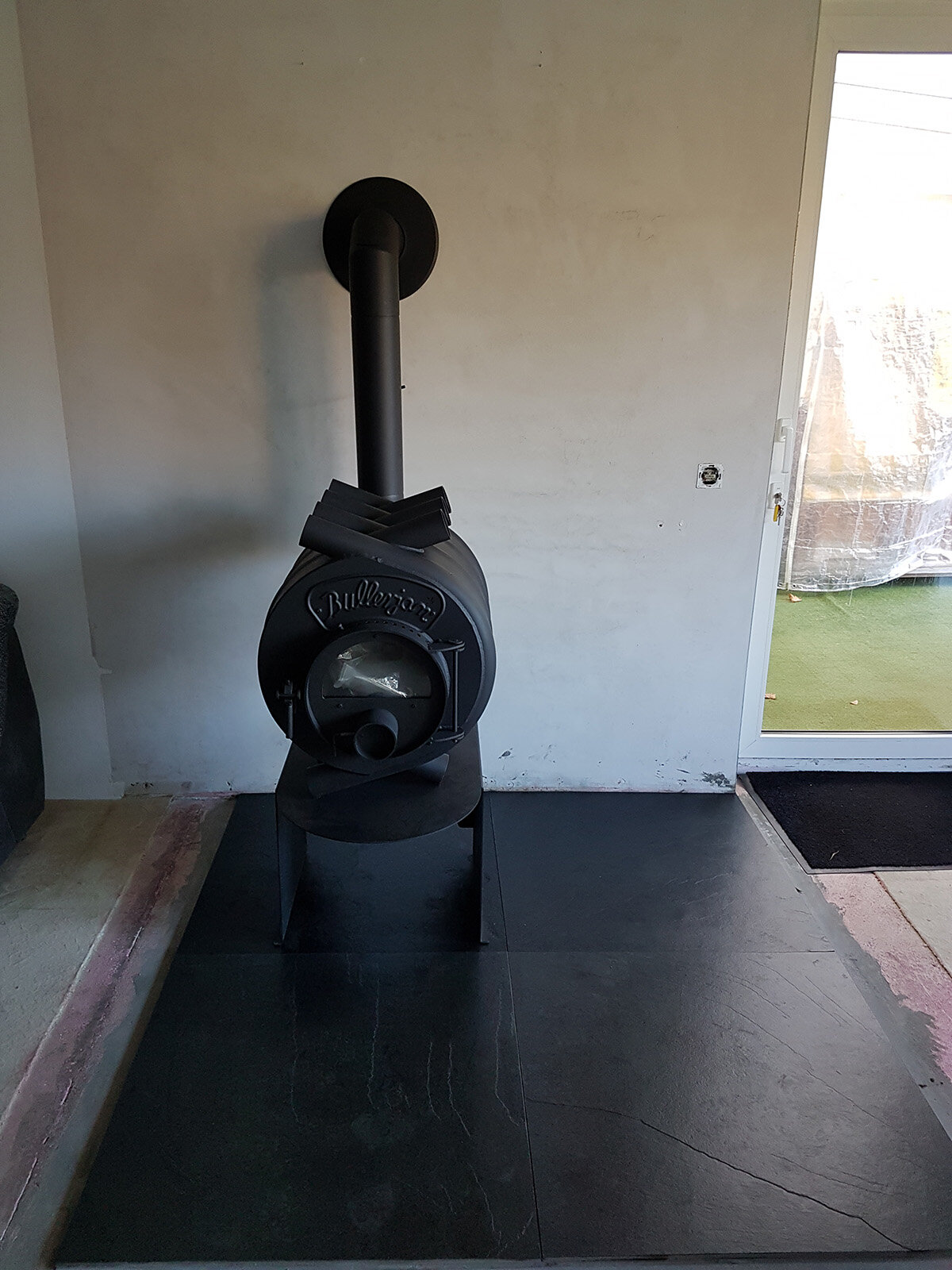

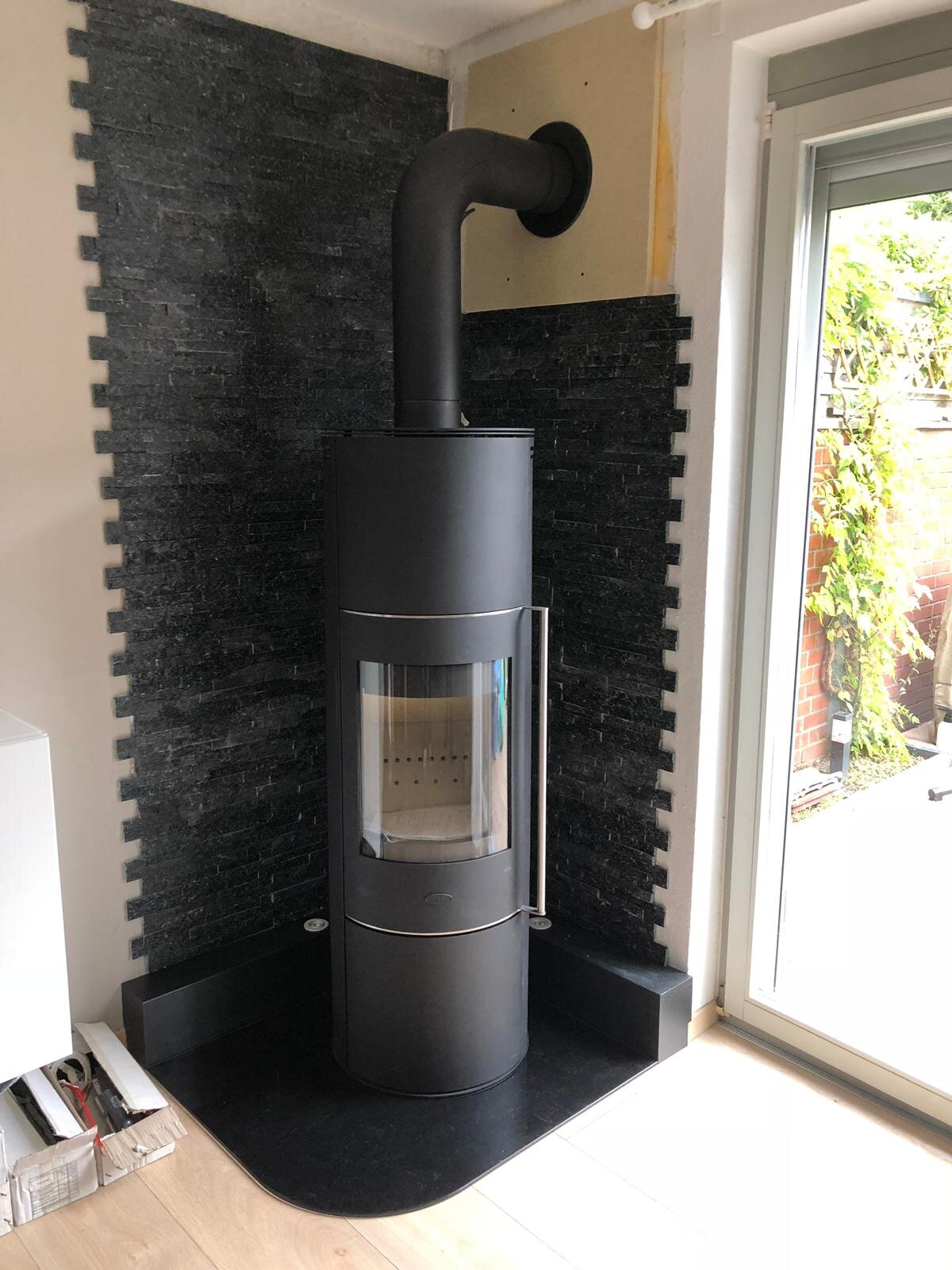

Die doppelwandige Wanddurchführung schließt im Wohnbereich putzbündig ab, so dass das Ofenrohr des Kaminofens direkt an das integrierte Wandfutter angeschlossen werden kann.

Folgende Bauteile wurden benötigt:

  • Edelstahlschornstein Bausatz DW 150 9,7 Premium 0,6 mm
  • Kürzbares Längenelement DW 150 1 Meter
  • Wanddurchführung DW 150 1 Meter
  • Flachdachdurchführung DW 150 / 0°
  • Regenkragen DW 150
  • Wandhalterverlängerungen DW 150
  • DW 150 Winkel 30°
  • DW 150 Reinigungselement

Bitte beachten Sie:

Die Planung des Schornsteinbau ist IMMER individuell den Auflagen des zuständigen Bezirksschornsteinfegers anzupassen, der Ihnen darüber Auskunft gibt, wie Sie Ihren Schornstein nach den neuesten Richtlinien bauen müssen.

Ihr Team vom Schornstein-Zentrallager
