Edelstahlschornstein Schornstein Konfigurator DW 120 4,7 m Bodenmontage 620 - 690 mm ohne Wanddurchführung Basic 0,5 mm

Edelstahlschornstein Schornstein Konfigurator DW 120 4,7 m Bodenmontage 620 - 690 mm ohne Wanddurchführung Basic 0,5 mm

Artikelnummer: 4810AR-120247
GTIN: 4057297080327
Hersteller: Schornstein-Zentrallager

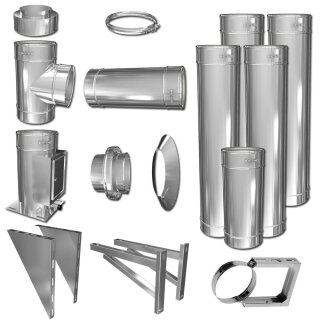

Der Bausatz enthält folgende Einzelkomponenten :

1 x Grundplatte mit Kondensatablauf seitlich + integr. Reinigungselement mit Kasten und Tür
1 x T-Anschluss 90 Grad
1 x Wandrosette
1 x Übergang EW / DW
1 x Mündungsabschluss
3 x Längenelemente 1000 mm
1 x Längenelement 500 mm
1 x Wandabstandshalter - 690 mm
alle benötigten Klemmbänder enthalten

Schornstein Höhe
Montageart
Wandabstand
Wanddurchführung
Stärke

jetzt nur

626,32 €

inkl. 19% USt. ,

Unser bisheriger Preis: 659,28 €

Rabatt: 5%

lieferbar
Versandfertig nach: 6-8 Werktage
Lieferzeit: 0 Werktage (DE - Ausland abweichend)

Doppelwandiger Schornstein Komplett Bausatz DW 120

Edelstahlschornsteinsystem in doppelwandiger wärmegedämmter Ausführung mit Materialstärke 0,5 und 0,6 mm. Der Durchmesser des Innenrohres beträgt 120 mm bei einer Dämmstärke von 30 mm. Das Innenrohr ist aus hochwertigem 1.4521 (AISI444) Edelstahl gefertigt, das Außenrohr aus 1.4509 (AISI441) Edelstahl. Alle Bauteile sind Plasma / WIG verschweißt. Die Fertigung erfolgt industriell nach DIN EN ISO 9001. Unsere Schornsteinsysteme sind geprüft durch den TÜV/ das Materialprüfungsamt Nordrhein-Westfalen. Zugelassen für Öl, Gas und Festbrennstoffe ( Naturholz ) bis zu einer Dauerbetriebstemperatur von 600 Grad Celsius. Ausbrandsicher bis 1000 Grad Celsius.

Das Angebot enthält immer folgende Basis Einzelkomponenten:

Grundplatte mit Kondensatablauf seitlich + integr. Reinigungselement mit Kasten und Tür
T-Anschluss 90 Grad
Längenelemente 1000 mm (Anzahl siehe Tabelle unten)
Wetterkragen ( Wandrosette )
Übergang EW / DW (entfällt bei der Wahl einer Wanddurchführung)
Mündungsabschluss
alle Klemmbänder enthalten

Wanddurchführung:

Wenn Sie sich in der Konfiguration für eine Wanddurchführung entschieden haben, enthält dieses Komplettpaket eine doppelwandige Wanddurchführung mit 500 oder 1000 mm Länge. Unsere Wanddurchführungen sind mit Doppelwandfutter und frei kürzbar. Bei der Wahl einer Wanddurchführung entfällt der EW-DW !

Wandhalter:

Wenn Sie in der Konfiguration einen Wandabstand mit mehr als 5 cm gewählt haben, enthält dieses Komplettpaket einen verstellbaren Wandhalter passend zu Ihrem gewählten Wandabstand. Bei einem gewählten Wandabstand von 50 mm liegt ein starrer Halter bei.
Die Anzahl der Wandhalter entnehmen Sie bitte unten stehender Tabelle.

Wandkonsole / Wandstütze :

Wenn Sie sich für eine Wandmontage entschieden haben, liegt dem Komplettpaket eine Wandkonsole entsprechend passend für den gewählten Wandabstand bei. Bei einem Wandabstand ab 360 mm wird die Wandkonsole durch die stabilere Wandstütze ersetzt.

Wichtiger Hinweis - bitte lesen !

Bitte beachten Sie, dass bei unserer Angabe der Höhe des Schornsteins es sich um die gestreckte Länge handelt. Die gestreckte Länge bezeichnet die Addition der Längenangaben der einzelnen Elemente des Schornstein-Systems. Wir weisen Sie darauf hin, dass beim Zusammenführen von 2 einzelnen Elementen ca. 6 cm Einstecktiefe verloren gehen.

Die Vorteile dieses Schornstein Komplett Bausatzes auf einen Blick :

Hervorragende Dämmwerte
Mündungsabschluss
Wetterkragen mit Regenabweiser zum Schutz der Hausfassade
Extra stabile Wandhalter
extra breite Klemmbänder
deutsche Zulassung ( CE / DoP)

Unser Service

Sie sind sich nicht sicher in der Auswahl der Länge oder des Durchmessers des Schornsteins? Wir übernehmen für Sie die für den Schornsteinfeger erforderliche Querschnittsberechnung nach EN 13384. Mit der Querschnittsberechnung nach EN 13384 erbringen Sie gegenüber dem Schornsteinfeger den rechnerischen Nachweis über die Betriebssicherheit Ihrer Schornsteinanlage bzw. Ihrer angeschlossenen Feuerstätte.

Produkteigenschaft	Wert
Versandgewicht:	31,00 kg

Technische Daten des doppelwandigen Schornsteinsystems
Technische Daten	Ausführung standard 0,5 mm	Ausführung Premium 0,6 mm
Durchmesser: innen / außen	Ø 120 / 180 mm	Ø 120 / 180 mm
Einstecktiefe:	ca. 70 mm	ca. 70 mm
Materialstärke Innenrohr:	0,5 mm	0,6 mm
Materialgüte Innenrohr:	1.4521 (V2A)	1.4521 (V2A)
Materialgüte Außenrohr:	1.4509 (V2A)	1.4509 (V2A)
Schweißmethode:	Plasma, WIG punktverschweißt	Plasma, WIG punktverschweißt
Korrosionsklasse:	V2	V2
Betriebsweise:	Unterdruck	Unterdruck
Isolierung / Dämmung:	30 mm Mineralwolle	30 mm Mineralwolle
Temperaturklasse:	bis T 600°C	bis T 600°C
Rußbrandbeständigkeit:	bis T 1000°C	bis T 1000°C
Geeignete Brennstoffe:	Gas, Holz, Heizöl	Gas, Holz, Heizöl
Maximale Freie Auskragung: (frei stehend)	3 Meter	3 Meter
Maximaler Abstand zwischen zwei Befestigungen:	4 Meter	4 Meter
Abstand zu brennbaren Materialien:	50 mm	50 mm
Zertifikat EG-Leistungserklärung:	DoP - Nr. 0432-CPR-00286-10/11 EN 1856-1:2009
