Konfigurieren Sie in den unten angezeigten Menüfeldern den entsprechenden Schornstein Bausatz.
geeignet für Gas, Holz und Heizöl

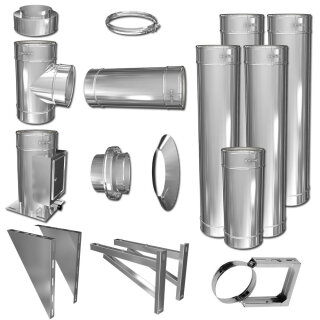

Edelstahlschornsteinsystem in doppelwandiger wärmegedämmter Ausführung mit Materialstärke 0,5 und 0,6 mm. Der Durchmesser des Innenrohres beträgt 130 mm bei einer Dämmstärke von 30 mm. Das Innenrohr ist aus hochwertigem 1.4521 (AISI444) Edelstahl gefertigt, das Außenrohr aus 1.4509 (AISI441) Edelstahl. Alle Bauteile sind Plasma / WIG verschweißt. Die Fertigung erfolgt industriell nach DIN EN ISO 9001. Unsere Schornsteinsysteme sind geprüft durch den TÜV/ das Materialprüfungsamt Nordrhein-Westfalen. Zugelassen für Öl, Gas und Festbrennstoffe ( Naturholz ) bis zu einer Dauerbetriebstemperatur von 600 Grad Celsius. Ausbrandsicher bis 1000 Grad Celsius. Das Angebot enthält immer folgende Basis Einzelkomponenten:
Wenn Sie sich in der Konfiguration für eine Wanddurchführung entschieden haben, enthält dieses Komplettpaket eine doppelwandige Wanddurchführung mit 500 oder 1000 mm Länge. Unsere Wanddurchführungen sind mit Doppelwandfutter und frei kürzbar. Bei der Wahl einer Wanddurchführung entfällt der EW-DW !
Wenn Sie in der Konfiguration einen Wandabstand mit mehr als 5 cm gewählt haben, enthält dieses Komplettpaket einen verstellbaren Wandhalter passend zu Ihrem gewählten Wandabstand. Bei einem gewählten Wandabstand von 50 mm liegt ein starrer Halter bei. Die Anzahl der Wandhalter entnehmen Sie bitte unten stehender Tabelle.
Wenn Sie sich für eine Wandmontage entschieden haben, liegt dem Komplettpaket eine Wandkonsole entsprechend passend für den gewählten Wandabstand bei. Bei einem Wandabstand ab 360 mm wird die Wandkonsole durch die stabilere Wandstütze ersetzt.
Wichtiger Hinweis - bitte lesen !
Bitte beachten Sie, dass bei unserer Angabe der Höhe des Schornsteins es sich um die gestreckte Länge handelt. Die gestreckte Länge bezeichnet die Addition der Längenangaben der einzelnen Elemente des Schornstein-Systems. Wir weisen Sie darauf hin, dass beim Zusammenführen von 2 einzelnen Elementen ca. 6 cm Einstecktiefe verloren gehen.
Sie sind sich nicht sicher in der Auswahl der Länge oder des Durchmessers des Schornsteins? Wir übernehmen für Sie die für den Schornsteinfeger erforderliche Querschnittsberechnung nach EN 13384. Mit der Querschnittsberechnung nach EN 13384 erbringen Sie gegenüber dem Schornsteinfeger den rechnerischen Nachweis über die Betriebssicherheit Ihrer Schornsteinanlage bzw. Ihrer angeschlossenen Feuerstätte.
Technische Daten des doppelwandigen Schornsteinsystems
Technische Daten
Ausführung standard 0,5 mm
Ausführung Premium 0,6 mm
Montage-Ratgeber
DoP-Nr. 0432-CPR-00286-10/11
